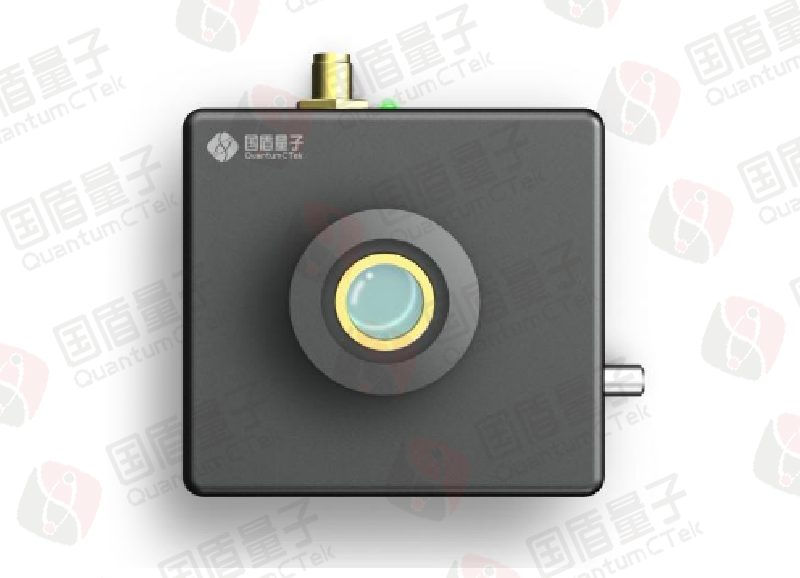

本产品是一款紧凑型近红外雪崩光电探测器。核心器件采用国产自主知识产权的InGaAs/InP APD,具有高增益、高灵敏度、低噪声等特性。可为近红外弱光探测和短脉冲信号的测量提供高性价比的解决方案,广泛应用于激光通信、激光雷达等领域。
本产品工作在线性模式下,集成低噪声宽带跨阻放大器,可实现最大转换增益达5.2 × 10⁶ V/W,且支持增益调节;利用温度补偿电路实现倍增因子温度稳定性控制。光敏面直径达200μm,在10MHz工作带宽下噪声等效功率低至0.35nW;支持自由空间耦合和光纤耦合;同时,内部集成的强光注入保护功能使产品具备更高的环境适应性。
高增益
高灵敏度
低噪声等效功率
强光注入保护功能
光入射方式可选
激光雷达
激光测距
激光通信
光时域反射
性能参数 | |
---|---|
响应波长 | 900-1700nm |
光敏面直径ᵃ | 200μm |
最大转换增益@(RL=50Ω) | 5.2 × 10⁶V/W |
最大输出电压 @(RL=50Ω) | 2.1V |
输出带宽ᵇ | DC ~ 10MHz |
噪声等效功率 | (DC ~ 10MHz) 0.12pW/Hz^1/2 |
噪声总功率 | (DC ~ 10MHz) 0.35nW |
耦合方式 | 自由空间耦合/光纤耦合 |
输出直流偏置 | < ±25mV |
输入电压 | 12V |
尺寸 | 60mm×56.5mm×22mm |
a:光敏面大小可定制;b:输出带宽可定制。
